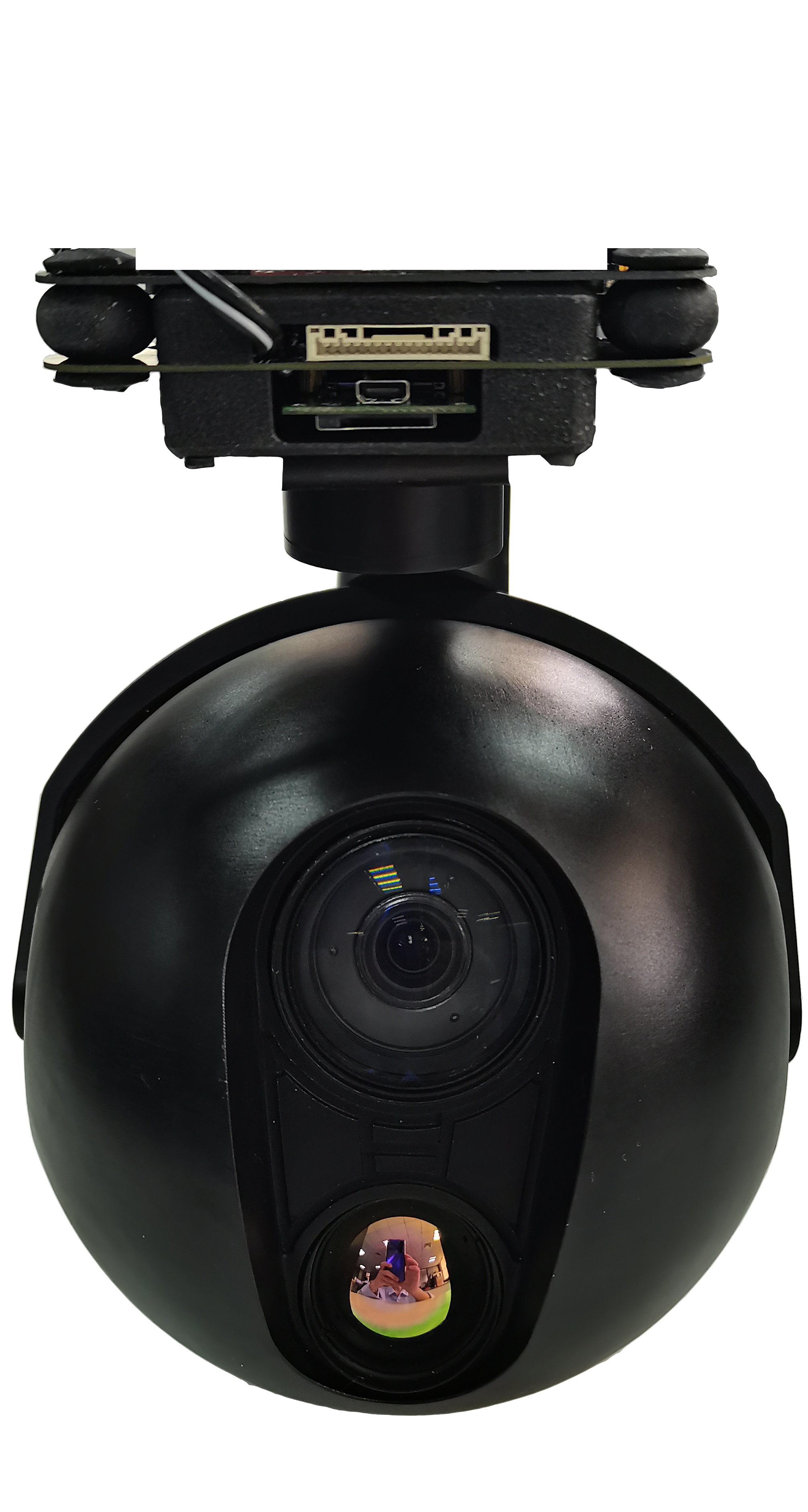

30倍雙光吊艙
此設備出廠時，所有參數已經調試好，用戶到手后把它安裝到飛行器上即可使用，能夠實現水平、橫滾和俯仰三個方向增穩，采用減震與吊艙一體化設計，可大幅度減少機械震動。
此吊艙具有回中功能，支持鎖頭和追隨模式切換；支持 SBUS 控制和串口命令控制；支持 HDMI 和網口輸出
|
網絡監管使用方法： 熱像機芯的默認 IP 地址是 192.168.1.100，網絡視頻監控和 IP 地址修改可使用我司的客戶端軟件和IE 控件； 另外也支持rtsp 流訪問，可以使用vlc media player（VLC）等視頻軟件 。 Rtsp 流地址：rtsp：// 機芯IP ：554/majorAV（例：rtsp://192.168.1.100:554/majorAV）。 注意：有些播放器只支持H264 編碼，不支持H265 編碼，如無法打開圖像，雙光設備設置成了H265 編碼，需將雙光設備設置H264 編碼。 ----具體操作在技術學院成像資料中下載------ |
S.BUS說明通道
|
通道 |
操作 |
功能說明 |
備注 |
|
RC_CH9 |
中檔 –>高檔 |
俯仰控制：向下低頭 |
轉動速度與擋位值成線性關系 |
|
中檔 –>低檔 |
俯仰控制：向上抬頭 |
||
|
中檔 |
俯仰控制：暫停，待命 |
||
|
RC_CH10 |
中檔 –>高檔 |
方向控制：向右轉 |
轉動速度與擋位值成線性關系 |
|
|
|
||
|
中檔 –>低檔 |
方向控制：向左轉 |
||
|
中檔 |
方向控制：暫停，待命 |
||
|
RC_CH11 |
中檔 –>高檔 |
鎖頭模式 |
回中、鎖頭、追逐模式切換 |
|
|
中檔 –>低檔 |
回中功能 |
|
|
中檔 |
跟隨模式 |
||
|
RC_CH12 |
中檔 –>高檔 |
變焦控制：可見光倍數變小 |
|
|
中檔 –>低檔 |
變焦控制：可見光倍數變大 |
||
|
中檔 |
變焦控制：暫停 |
||
|
RC_CH13 |
高檔 |
錄像開啟和停止 |
拍照、錄像功能 |
|
中檔 |
待命 |
||
|
抵擋 |
拍照 |
||
|
RC_CH14 |
低檔 –>高檔 |
畫中畫切換 |
紅外單畫面、可見單畫面、畫中畫模式 循環切換 |
|
低檔 |
待命 |
||
|
RC_CH15 |
低檔 –>高檔 |
紅外熱像切換偽彩 |
紅熱、白熱等偽彩循環切換 |
|
低檔 |
待命 |
||
|
RC_CH16 |
中檔 –>高檔 |
追蹤模式打開和關閉 |
需要設備開啟追蹤功能 |
|
中檔 |
待命 |
技術參數
|
重量 |
950g |
|
|
尺寸 |
144mm×135mm×198mm ( L×W×H ) |
|
|
工作電壓 |
3s-6s |
|
|
工作電流 |
靜態電流：600mA(@12V)；動態電流：3000mA(@12V) |
|
|
俯仰軸行程 |
向上 15°，向下 90° |
|
|
橫滾軸行程 |
±40° |
|
|
航偏軸行程 |
±300° |
|
|
角度抖動量 |
±0.01° |
|
|
控制接口 |
S.BUS 信號或 TTL 串口控制 |
|
|
攝像頭（熱像儀+可見光） |
||
|
攝像機 |
紅外熱像儀參數 |
可見光攝像機參數 |
|
傳感器 |
非制冷焦平面微測輻射熱計 |
1/2.8" CMOS Sensor |
|
分辨率 |
640X480（384X288 可選） |
1920X1080 |
|
像元尺寸 |
17μm |
/ |
|
鏡頭 |
25mm |
30 倍光學變倍（4.3mm～129mm ） |
|
波長范圍 |
8～14μm |
/ |
|
熱靈敏度(NETD) /照度 |
≤50mk@30℃ |
彩 色 ： 0.05Lux@(F1.6 ， AGC NO) 黑 白 ： 0.01Lux@(F1.6 ， AGC NO) |
|
視頻輸出 |
網口輸出或 HDMI（1080P）輸出 |
|
|
存儲 |
最大支持 128GTF 卡；可保存 avi 視頻、JPG 圖片 |
|
|
錄像制式 |
1080P（25fps） |
|
|
控制功能 |
畫面切換，紅外、可見光、畫中畫模式切換；紅外偽彩切換；拍照、錄像 |
|
|
擴展功能 |
測溫功能：最高溫、最低溫顯示和追蹤，中心點和平均溫度顯示；前端保存全局溫度數據，點測溫功能 測溫范圍：-20℃～+200℃；測溫精度：±2℃/2％ |
|
